統計過程控制SPC的核心工具(控制圖)

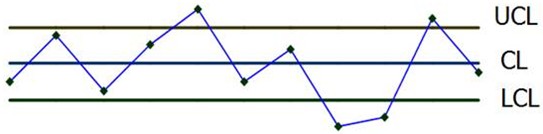

控制圖是一種帶有控制界限的圖表,用于分析和判斷過程是否處于穩定狀態??刂茍D的基本形式是縱坐標為特征值,橫坐標為樣本數或時間。圖上有三條線:上控制線VCL,中心線CL,下控制線LCL。統計過程控制是一種利用控制圖來控制過程質量的統計方法。


統計過程控制SPC的核心工具(控制圖)

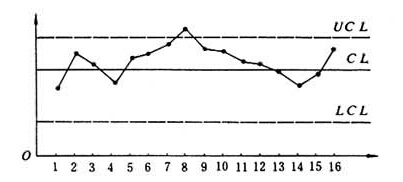

程控控制圖結構圖


控制圖中過程控制的判斷規則


規則1:數據點超過(低于)中心線3σ;


規則二:連續兩點中有兩點超出(低于)中心線2σ;


規則3:連續五個點中有四個點超出(低于)中心線σ;


規則四:連續七個點大于(小于)中心線;


規則五:連續六個點存在單調上升(下降)趨勢;


規則6:十個連續的點中有八個顯示出單調的上升(下降)趨勢;


規則7:相鄰兩點之間的數值差大于等于4σ;


控制圖失控因素分析


過程失控的原因很多,可以從以下七個主要因素綜合分析。


人:操作人員的質量意識、技術水平、文化素養、熟練程度和身體素質;


設備:機械設備的精度、工作穩定性和維護狀況;


材料:材料的成分、性能和質量等。


方法:加工工藝、工藝設備、操作規程等。


環境:工作場所的溫度、濕度、振動、照明、噪音、凈化;


能源:水、電、煤、蒸汽等。


測試:測試方法。
